Назначение и устройство илососной машины

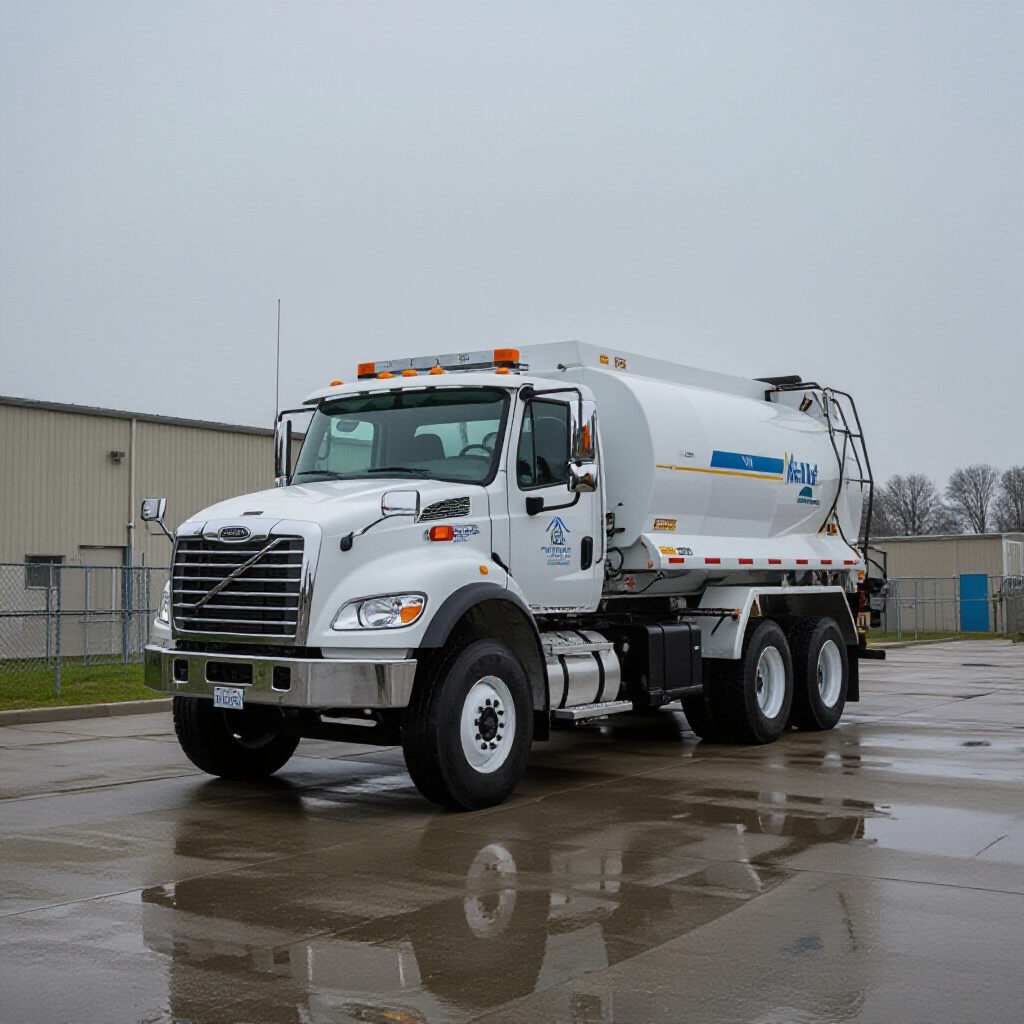

Илососная машина удаляет жидкие отходы, ил и загрязнённые донные отложения из колодцев, резервуаров и других сооружений, где накапливается осадок. Она состоит из автомобильного шасси, цистерны, вакуумной системы и всасывающего рукава. По сравнению с обычными вакуумными машинами, илососные машины рассчитаны на работу с более плотной смесью жидкости и осадка. Конкретные возможности зависят от конструкции насоса, рукавов и допустимой нагрузки на шасси.
Основные узлы: цистерна, насос и всасывающая линия
Цистерна принимает откачиваемую массу и задаёт её предельный объём для перевозки. Её корпус должен выдерживать рабочую нагрузку и перепад давления, предусмотренный конструкцией. Вакуумный насос отводит воздух из цистерны, создавая разрежение. Из-за разницы давлений смесь движется по рукаву внутрь резервуара. Герметичность соединений необходима для сохранения разрежения: подсос воздуха снижает скорость всасывания.
Всасывающая линия включает рукав, соединительные элементы и, в зависимости от конструкции, фильтры или защитную арматуру. Диаметр влияет на пропускную способность, а длина и изгибы увеличивают сопротивление потоку. Гибкий рукав упрощает подачу к источнику осадка, но его состояние требует контроля: трещины, неплотные стыки и заломы ухудшают работу системы.
Как проходит откачка и опорожнение цистерны
Перед откачкой рукав опускают в отложения, после чего включают вакуумную систему. Разрежение втягивает жидкость и ил в цистерну; крупные включения задерживаются или перемещаются медленнее, чем жидкая часть. По мере заполнения контролируют уровень и рабочие параметры, чтобы не допустить попадания массы в насос и превышения допустимой загрузки.
Опорожнение выполняется самотёком либо с применением предусмотренного конструкцией давления. При самотечном сливе содержимое выходит через сливное отверстие под действием собственного веса. Вакуумно-напорная выгрузка использует оборудование машины для перемещения массы, но допустима только при наличии соответствующего режима и защиты от превышения давления. Цистерну нельзя нагружать режимом, на который она не рассчитана.
Технические характеристики и их влияние на работу
Вместимость, производительность насоса и глубина всасывания
Вместимость цистерны определяет, сколько массы машина может собрать за один цикл, но не показывает скорость откачки. Её задают производительность насоса, состояние рукавов и свойства среды. Фактическая загрузка ограничивается не только объёмом: плотный ил может превысить допустимую массу раньше, чем резервуар заполнится. Для сравнения, плотность воды при обычных условиях близка к 1000 кг/м³, а смесь с минеральным осадком может быть тяжелее.
Глубина всасывания зависит от разрежения, высоты подъёма, длины линии, герметичности и вязкости содержимого. Атмосферное давление у поверхности моря составляет около 101,3 кПа; теоретический предел подъёма водяного столба при идеальном вакууме — примерно 10,3 м. В реальной работе доступная высота меньше из-за потерь в рукаве и ограничений насоса. Удлинение линии и подъём густого ила дополнительно снижают скорость подачи.
Рукава, свойства среды и ограничения по твердым включениям
Для жидких отходов с твёрдыми включениями учитывают их размер, количество и способность оседать. Частицы, превышающие проходное сечение рукава или арматуры, могут вызвать засорение. Узкий рукав повышает сопротивление, а чрезмерно длинный затрудняет перемещение вязкой массы. Агрессивный состав отходов также имеет значение: материал цистерны, уплотнений и рукава должен быть совместим с откачиваемой средой.
Условия эксплуатации, безопасность и обслуживание
Подготовка машины и контроль рабочих параметров
До начала работы проверяют крепление цистерны, состояние рукавов, уплотнений и запорной арматуры, а также исправность указателей давления и уровня. Машину устанавливают на устойчивой площадке с учётом уклона и безопасного положения рукавов. Подъезд и несущая способность поверхности ограничивают размещение техники; масса заполненной цистерны учитывается вместе с нагрузкой на шасси.
Во время откачки оператор следит за уровнем, разрежением и работой насоса. При утечке, необычном шуме, резком падении производительности или признаках переполнения работу прекращают до выяснения причины. Отходы могут выделять опасные газы, включая сероводород. Нельзя входить в цистерну или колодец без специального допуска, газового контроля и процедур для работ в замкнутом пространстве.
Причины снижения производительности и профилактика неисправностей
Скорость откачки снижается при негерметичных соединениях, засоре рукава, износе насоса и загрязнении фильтрующих элементов. На неё также влияют густота и температура среды, высота подъёма и количество изгибов линии. Регулярный осмотр уплотнений, очистка предусмотренных фильтров и обслуживание насоса по регламенту помогают сохранять герметичность и рабочие характеристики. После смены систему очищают способом, разрешённым изготовителем оборудования, не превышая допустимые давление и нагрузку цистерны.
