Электрические характеристики и расчёт питания
Светодиодная лента на 24 В представляет собой конструкцию со светодиодами SMD и интегрированными резисторами или драйверной схемой, рассчитанную на питание постоянным напряжением 24 В. В тексте иногда указывают технические данные и примеры расчётов alba-svet.ru для определения длины линий и выбора источника питания.
Напряжение 24 В — почему выбирают и как это влияет на длину линий
Переход от низких напряжений (например, 12 В) к 24 В снижает ток при той же мощности, что уменьшает падение напряжения на проводах и позволяет прокладывать более длинные участки без перезапитки. При одинаковой мощности на метр ток в линии сокращается вдвое: I (А/м) = P (Вт/м) / 24 В. Это позволяет увеличить расстояние между точкой питания и концом линии до нескольких метров, в зависимости от сечения проводов и мощности ленты.
Расчёт потребляемой мощности и подбор блока питания с запасом
Для расчёта берут номинальную мощность ленты в Вт/м и умножают на суммарную длину. Пример типичных плотностей и мощностей: 30 светодиодов/м — 4,8 Вт/м; 60 LED/м — 9,6 Вт/м; 120 LED/м — 14,4 Вт/м; высокоплотные варианты — до 24 Вт/м. Ток вычисляется как I = Pобщ / 24. Для выбора драйвера рекомендуется закладывать запас по мощности 20–30% и проверять защиту от короткого замыкания и перегрузки, поскольку драйвер 24 В должен выдерживать пусковые токи и тепловую нагрузку без выхода из строя.
Падение напряжения, длина секций и методы перезапитки
Ограничением длины без перезапитки является падение напряжения, зависящее от тока и сопротивления проводов. Формула для расчёта падения напряжения: ΔV = I × R, где R = ρ × L / S. Для меди удельное сопротивление ρ ≈ 0,0171 Ω·мм²/м.
Формула падения напряжения и выбор сечения проводов
На практике для 24 В систем используют расчёт: при P = 14,4 Вт/м ток 0,6 А/м; для 5 м ленты I = 3 А. Если длина проводника от блока до конца линии 5 м и сечение 1,5 мм², то R ≈ 0,0171×5/1,5 ≈ 0,057 Ω, ΔV ≈ 3 А×0,057 ≈ 0,17 В (≈0,7% от 24 В). Для более длинных линий или большей мощности применяют сечения 2,5 мм² и выше либо делают перезапитку каждые несколько метров.
Практические схемы перезапитки и шинного питания для длинных линий
Популярные схемы включают: подвод питания к обоим концам ленты, периодические вводы питания через каждые 5–10 м и использование шинной разводки с точками подключения на каждые N метров. При шинной разводке нагрузку распределяют по нескольким параллельным проводникам, чтобы снизить ток в каждом и уменьшить падение напряжения.
Оптические параметры и качество света
Оптические характеристики определяют визуальное восприятие и выбор ленты для конкретной задачи: яркость, цветовая температура и индекс цветопередачи.
Цветовая температура и индекс цветопередачи (CRI) — как подобрать
Цветовая температура указывается в кельвинах: 2700 К (тёплый), 3000 К (тёплый нейтральный), 4000 К (нейтральный), 5000–6500 К (холодный). CRI (Ra) обычно обозначают как 80 или 90+; значение 90+ означает более точную передачу цветов за счёт спектрального состава светодиодов. При подборе учитывают назначение: декоративная подсветка допускает CRI ≈ 80, для цветокоррекции и рабочих зон предпочтительнее CRI ≥ 90.
Плотность LED, угол свечения и однородность подсветки
Плотность светодиодов в LED/м определяет яркость на метр и однородность. Низкая плотность (например, 30 LED/м) даёт видимые точечные источники, высокая плотность (120–240 LED/м) обеспечивает ровную линию света. Угол свечения стандартных SMD-диодов варьируется от 100° до 140°; применение оптических рассеивателей и профилей улучшает равномерность.
Защита, материалы и конструкции лент
Классы IP, материалы герметизации и их ограничения
IP-рейтинг определяет защиту от пыли и влаги: IP20 — только для сухих помещений; IP65 — защита от направленных струй воды, обычно силиконовая или полиуретановая заливка; IP67 — кратковременное погружение в воду. Материалы герметизации (силикон, эпоксид) влияют на теплопроводность и гибкость: эпоксид твёрднее, силикон эластичнее, но оба увеличивают термическое сопротивление между светодиодом и окружающей средой.
Алюминиевые профили, крепления и способы монтажа
Алюминиевый профиль служит теплоотводом и улучшает срок службы ленты за счёт снижения температуры кристаллов. Для расчёта тепловых условий учитывают максимальную допустимую мощность на метр, указанную производителем, и площадь контакта с профилем. Крепление может быть клеевым (самоклейкая подложка), механическим (клики, винты) или комбинированным; для клеевых соединений критичны сцепление с поверхностью материала и рабочая температура.
Управление и совместимость с контроллерами
Типы диммирования и цифровые протоколы для 24 В систем
Для 24 В лент чаще применяется диммирование по PWM, обеспечивающее сохранение цветопередачи при регулировке яркости. Кроме PWM существуют аналоговые интерфейсы (0–10 В), цифровые протоколы DMX и более новые сетевые решения. При выборе контроллера важно убедиться в совместимости выходного сигнала с входом ленты и в допустимом токе на канал.
Соединения, контроллеры и интеграция в умные схемы
Соединения могут выполняться пайкой или клеммными разъёмами; пайка обычно даёт меньшее сопротивление и более надёжный контакт, особенно в скрытых соединениях. Для интеграции в автоматизацию используют контроллеры с соответствующими протоколами (DMX, 0–10 В, PWM, сетевые интерфейсы). При длинных линиях рекомендуется распределять контроллеры по зонам или применять усилители/рельсовые блоки для сохранения однородности сигнала и питания.
Тепловые ограничения, надёжность и эксплуатация
Тепловыделение, максимальные мощности на метр и влияние на срок службы
Тепловыделение прямо связано с мощностью на метр: при превышении рекомендованной мощности увеличивается рабочая температура диодов и снижается срок службы. Алюминиевый профиль снижает температуру перехода кристалла, что уменьшает деградацию. Для оценки используют максимальную рабочую температуру кристалла, указанную в техдокументации, и рекомендацию по монтажу на теплоотводящую поверхность.
Монтажные требования, защита от перегрева и проверка после установки
Перед монтажом проверяют совместимость подложки и адгезива, обеспечивают контакт с профильной поверхностью и оставляют вентиляционные зазоры при необходимости. После установки выполняют проверку напряжения, измерение тока и осмотр соединений на предмет нагрева при рабочей нагрузке. При обнаружении перегрева следует уменьшить удельную мощность, увеличить площадь теплоотвода или добавить перезапитку.
Примеры применения и практические схемы

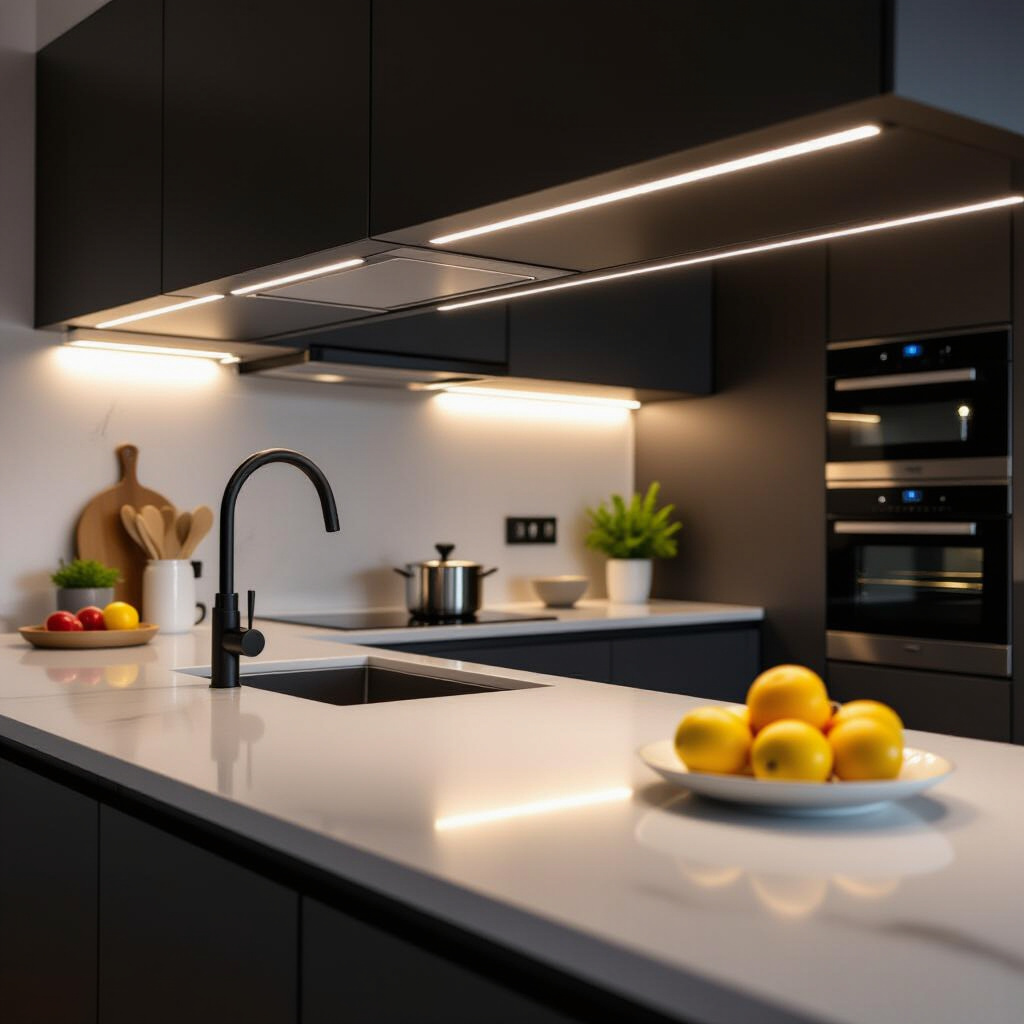

Подсветка мебели, ниш и ступеней — особенности монтажа и параметры
Для мебели и ниш выбирают низкопрофильные ленты с плотностью 60–120 LED/м и цветовой температурой 2700–4000 К для мягкого восприятия. Часто применяют алюминиевые профили с рассеивателями для устранения точечных артефактов. Для подсветки ступеней важна равномерность и защита — предпочтительны варианты с IP65/IP67 и контролируемой яркостью через PWM.
Архитектурная и фасадная подсветка — выбор IP, питание и управление
На фасадах применяют ленты с классом защиты не ниже IP65 и с герметичной заливкой, совместимые с уличными условиями и температурными колебаниями. Для длинных фасадных линий проектируют шинное питание с вводами через каждые 5–15 м (в зависимости от мощности и сечения проводов) и используют контроллеры DMX или сетевые решения для управления цветом и эффектами. В таких схемах критично наличие драйвера 24 В с запасом по току и защитой от короткого замыкания.
